医用管材和线材
检测医疗应用领域的关键零部件
随着无损检测技术的发展，无损检测已应用于检测医疗领域中许多关键的产品，这类产品在使用时更换和维修及其困难和昂贵，或者产品故障会导致严重的甚至危及生命的后果。
应用于医疗领域的线材和小直径管材如心脏支架、内窥镜工具、医用注射器针头和镍钛诺线缆显然属于这一类产品。
MAC 已经开发出适用于这类产品检测的方案。使用我们的 MultiMac® 涡流检测设备，可以检测小直径薄壁管或线材表面的缺陷。
MAC 的 MultiMac® 涡流检测仪器用于这类应用。

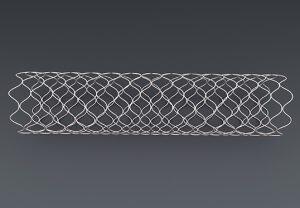

检测小直径管材 – 用于心脏支架
- 最浅可检测 0.0006 英寸深的内表面缺陷（外径 0.075 英寸，壁厚 0.004 英寸的医用管材）
- 用于制造心脏支架，该管材主要由 L605 合金制造。
- 使用特殊调谐的高频 3MHz 穿过式探头。
- 3MHz 高频涡流电磁信号的趋肤深度匹配了被检管材的壁厚，使用MultiMac的相位控制功能可有效区分缺陷信号和管材运动产生的信号。
检测小直径管材 – 用于内窥镜工具
- 检测直径 0.020 英寸，壁厚 0.003 英寸 304L 合金管材中的缺陷，该管材用于内窥镜的导管轴中用于输送高压生理盐水。
- 使用 3MHz 高频涡流检测探头。

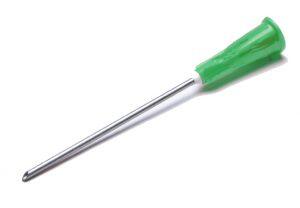

检测小直径管材 – 用于医用注射器针头
- 检测 304 不锈钢管材中极小的内外表面压痕、裂缝、凹坑，直径范围 0.26mm 至 1mm，壁厚 0.01 英寸。
- 3MHz 高频陶瓷绕线管探头可有效检测超薄壁管的表面缺陷。
- 陶瓷绕线管的使用可有效防止划伤管材，这是该产品检测的一个重要考虑因素。
检测镍钛诺合金线的裂缝和夹杂
- 检测应用于医疗领域的镍钛诺记忆合金。
- 使用 XWN-.081 XSB Lemo 超小型线材检测探头（最小可提供内孔 0.013 英寸的探头）。
- 检测镍钛诺融化过程中经常形成的裂纹和夹杂。
- MultiMac 的扇形相位输出闸门可以有效区分裂纹和夹杂缺陷，同时可以仅对线材的裂纹进行判废。

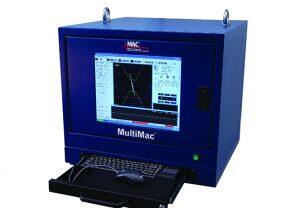

MULTIMAC® 涡流探伤仪
用于管材、棒材和线材涡流检测
- 可连接穿过式探头、扇形探头或旋转式探头。
- 最多8个检测通道，差动式或绝对式可任意组合。
- 检测管材、棒材和线材表面短小缺陷以及一些近表面缺陷。
- 检测焊管焊缝区域内外表面短小缺陷。
涡流检测技术
MAC® 的涡流检测 (ECT) 系统包含基于计算机的检测仪器以及两种 ECT技术的检测探头：穿过式和扇形探头，旋转式探头。
穿过式和扇形涡流检测探头是这样运行的：
- 被检产品通过或贴近被交流电激励的探头。
- 穿过式探头会在产品一周感应出涡流，扇形探头会在探头下的区域感应出涡流。
- 短小、断断续续的异常，以及缺陷会引起涡流场的变化，涡流仪器会检测到这种变化。
