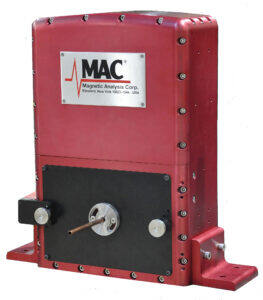

ROTOMAC® 20MM 高速涡流旋转探伤设备

小直径线材、杆材和管材纵向缺陷的高速检测

                 20mm 高速旋转头

高速旋转头有如下特点:

  • 最高运转速度18,000 转/分,实现较高检测线速度。
  • 卓越的高灵敏度非接触式检测。
  • 全新改进的简单易用的距离补偿(检测卵形线材的关键因素)。
  • 简单的尺寸调节工具,并带有尺寸刻度盘。
  • 更换尺寸时,两个旋转探头可同时调节。
  • 快捷方便的“旋转安装”导套架。
  • 探头的旋转中心与产品的中心线可方便地居中。
  • 探头更换简单。
  • 满足其他适用的安全要求。

20mm Rotomac® HS 高速旋转头实现了连续线材运行的高速涡流检测,如拉拔线、弹簧制造、零件成型及切断等。系统设计用于检测直径范围 2 至 20mm (0.0787-0.7874”)的小尺寸产品的面纵向缺陷,如裂缝和折叠等。

应用包括:

  • 连续线材检测如拉丝、弹簧制造和零件成型。
  • 矫直和切断流程。
  • 与矫直机连接进行在线检测或在一个单独的检测站进行离线检测。
  • 适用于铁磁性、非磁性和奥氏体材料。
  • 检测圆形或卵形材料。



涡流检测技术

                 20mm 高速旋转头

MAC® 的涡流检测 (ECT) 系统包含基于计算机的检测仪器以及两种 ECT技术的检测探头:穿过式和扇形探头,旋转式探头。

穿过式和扇形涡流检测探头是这样运行的:

  • 被检产品通过或贴近被交流电激励的探头。
  • 穿过式探头会在产品一周感应出涡流,扇形探头会在探头下的区域感应出涡流。
  • 短小、断断续续的异常,以及缺陷会引起涡流场的变化,涡流仪器会检测到这种变化。
