检测西格玛相
西格玛相的显微镜图像
西格玛相是一种脆性的、非磁性的四方晶体结构，常出现于高铬不锈钢中。
MultiMac® 涡流检测系统可以精确地检测到这种西格玛相的存在。
- 西格玛相是由合金中的 δ 铁素体转化而来的，在晶界析出碳化物，降低了金属基体中碳和铬的含量，从而降低了金属的塑韧性和耐腐蚀性。
- 因为这种状态有显著的长度而不是单一的点状缺陷，可用客户提供的标准通过显微技术按照管材和棒材横截面的百分比定量。
- 一些冶金家认为西格玛相通常发生在温度 600-900℃之间，另一个产生的原因是高温炉故障致使热处理的时间过长。
- 对于 2507 双相不锈钢，西格玛相可通过在 1050 ℃以上退火解决。

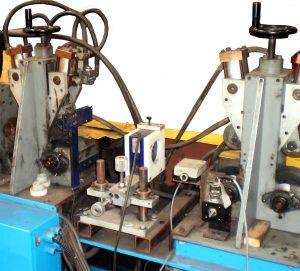

涡流穿过式探头用于检测西格玛相
推荐的涡流检测系统：
- 设备包含一台双通道的 MultiMac® 涡流探伤仪。
- 一个通道用于检测典型缺陷，同时另一个通道用于检测西格玛相。
- MultiMac® 的西格玛相通道为绝对式检测通道，该通道连接两个涡流分选探头 – 其中一个探头内部放一个合格品并置于生产线外。另一个探头安装于线上用于检测。
- 该系统安装在一个双压轮检测平台上，由检测缺陷的 CP 352平台和检测西格玛相的 CP 30平台组成。
- 系统可离线检测 2507双相不锈钢管材，定尺长度最大80英尺、外径3/4英寸、壁厚0.083英寸。
MULTIMAC® 涡流探伤仪
用于管材、棒材和线材涡流检测
- 可连接穿过式探头、扇形探头或旋转式探头。
- 最多8个检测通道，差动式或绝对式可任意组合。
- 检测管材、棒材和线材表面短小缺陷以及一些近表面缺陷。
- 检测焊管焊缝区域内外表面短小缺陷。
涡流检测技术

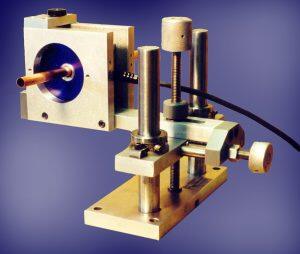

CP30型探头平台
MAC® 的涡流检测 (ECT) 系统包含基于计算机的检测仪器以及两种 ECT技术的检测探头：穿过式和扇形探头，旋转式探头。
穿过式和扇形涡流检测探头是这样运行的：
- 被检产品通过或贴近被交流电激励的探头。
- 穿过式探头会在产品一周感应出涡流，扇形探头会在探头下的区域感应出涡流。
- 短小、断断续续的异常，以及缺陷会引起涡流场的变化，涡流仪器会检测到这种变化。
