线圈平台实现精准对中

适用于 V 型辊辊道的线圈平台

MAC 大多数型号线圈平台均可垂直、水平调节，实现精准对中。这类线圈平台通常安装在焊接式 V 型辊检测平台上。图 1 为检测非磁性材料的典型线圈平台；图 2 为用于磁性材料检测的饱和线圈平台。

适用于三轮定心检测平台的线圈平台

也有配套三轮定心平台使用的线圈平台。整套检测台可整体升降，使检测线圈、检测头与来料高度对齐，因此无需单独设置水平、垂直调节机构。三驱动辊夹紧机构同时完成被检材料对中，还可选用浮动头配置。

磁性材料检测用磁饱和线圈平台

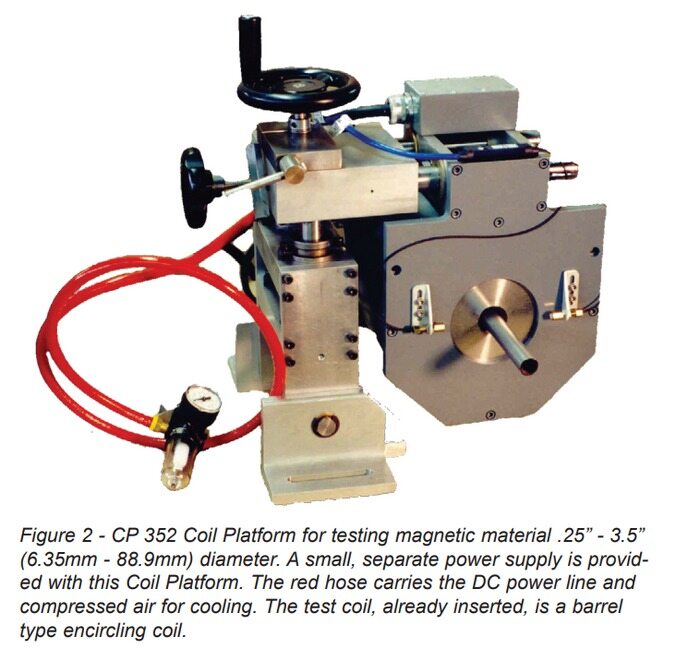

饱和线圈平台经过专门设计，内置磁化源，用于磁性材料检测。MAC 多数饱和线圈平台配备直流环绕磁饱和线圈，如右CP 352 型号。该类线圈平台采用低电压、大电流（100～800 安培）电源，需要空气或水等冷却方式。

MAC 同时提供高电压、小电流（1～5 安培）型饱和线圈平台。由于工作电流小，该类平台无需额外冷却。

MAC 全系列线圈平台

• 为 MAC 无损检测系统精密设计
• 精确定位检测线圈
• 用于检测磁性和非磁性材料
• 有多种型号可供选择，可适配穿过式、分段式或扇形线圈
• 可检测截面为圆形、方形、六边形、矩形的管材、棒材或线材

不带直流饱和的线圈平台（适用于非磁性 / 磁性管材、棒材）

标准穿过式线圈平台

无磁饱和标准线圈平台一般用于铜、铝及大部分不锈钢等被检材料，这类材料磁导率变化极小或无变化。部分磁性材料可搭配永磁铁检测线圈，在标准线圈平台上完成检测。

线圈平台可适配所有规格与类型的线圈。模塑穿过式线圈可便捷装入平台，型号规格丰富，包含长寿命钛内衬线圈。现货内径规格范围：1/8 英寸～7  3/4 英寸（3.175mm～196.85mm）。MAC 线圈平台通常配合 MAC 驱动机构使用，驱动机构用于输送材料并使其在检测线圈内居中。

对于配备矫直机等工序的生产线，一般不配置驱动机构，此时可选用 CP‑65 NS 型线圈平台。

带导套的定中心线圈平台

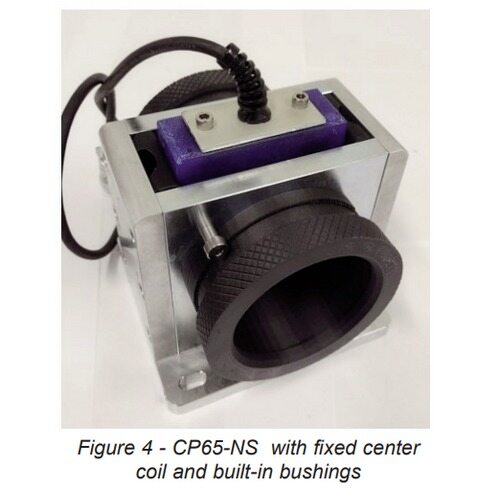

CP 65 NS 为无饱和固定型线圈平台，采用定中心检测线圈，两侧配有可快速拆装衬套，用于稳定工件，保证检测过程中中心位置恒定。所有 CP 65 系列线圈平台适用于直径最大 65mm（2.56 英寸）的管材。CP65 其他型号：

• CP 65 VNS：带垂直调节功能
• CP 65 PM：内置永磁体，提供一定磁化饱和
• CP 65 VPM：带垂直调节 + 内置永磁体磁化饱和

切向/扇形线圈平台

MAC 设计了可夹持扇形线圈的线圈平台，用于部分在线检测场景（如焊管生产线）。这类场景下，工件难以穿过标准穿过式线圈，仅焊缝区域或局部区域需要检测。由于仅覆盖管材局部检测区域，可获得更高信噪比。

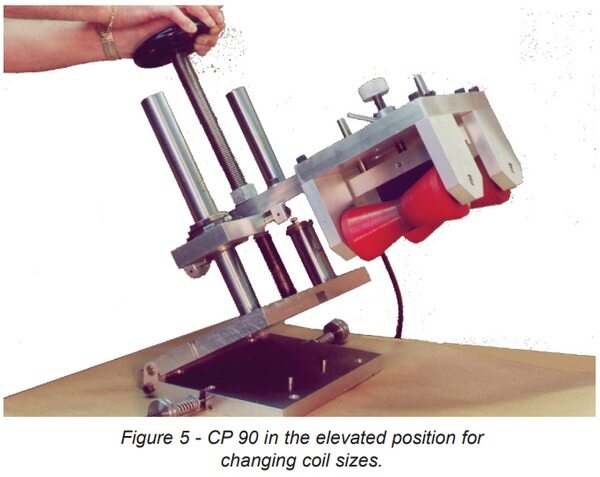

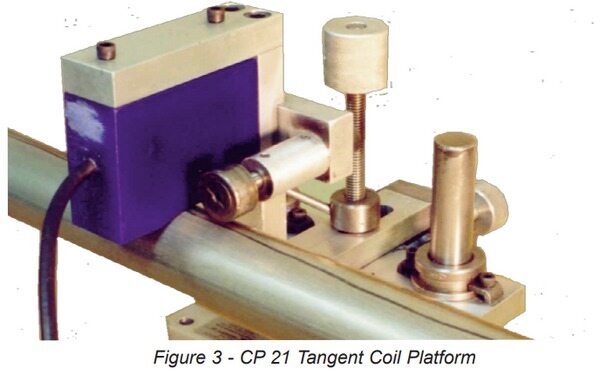

CP21 线圈平台、CP90 是检测非磁性材料常用的无饱和线圈平台。CP21 搭载扇形线圈用于管材焊缝检测；小型导向辊保持线圈处于正确检测位置。CP90 线圈平台抬离工件后可方便更换不同尺寸线圈；

352 系列平台是风冷直流平台典型产品，配套低压直流电源为饱和线圈系统供电。该平台适用于薄壁、中壁碳钢管材以及棒材表面检测，采用筒式穿过式线圈安装在线圈平台内。

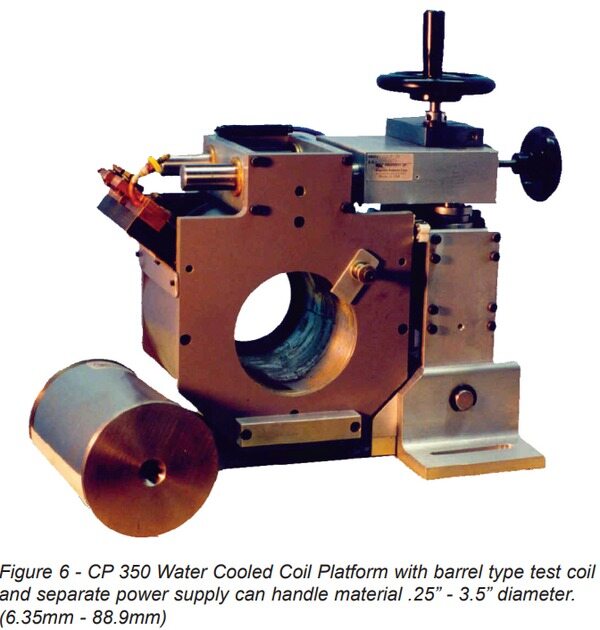

功率更大、规格更大的饱和线圈平台采用水冷设计，例如 CP 350、CP 500，可用于厚壁管材检测。这类重型线圈平台需要大功率固态电源，电源不包含在线圈平台成套供货范围内，可单独订购。

而 65/125/225mm 规格线圈平台采用高压小电流饱和磁化，无需水冷。

薄壁、小直径管材或棒材可选用永磁式检测线圈（如 65 PM 型号）替代筒式线圈。永磁检测线圈依靠永磁体产生检测所需磁场，一般用于最大外径 1.5 英寸（38.1 mm）薄壁材料；65 PM 型号可处理最大 2.56 英寸（65 mm）工件。

磁性材料用切向/扇形线圈平台

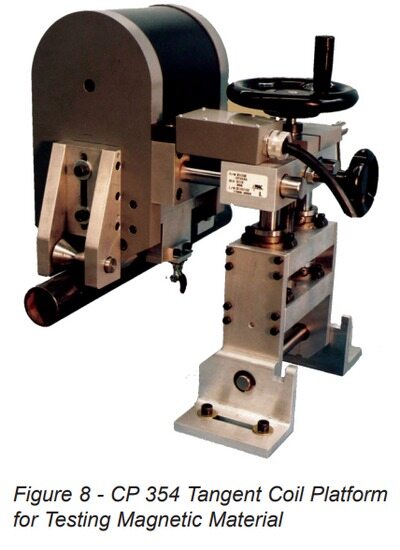

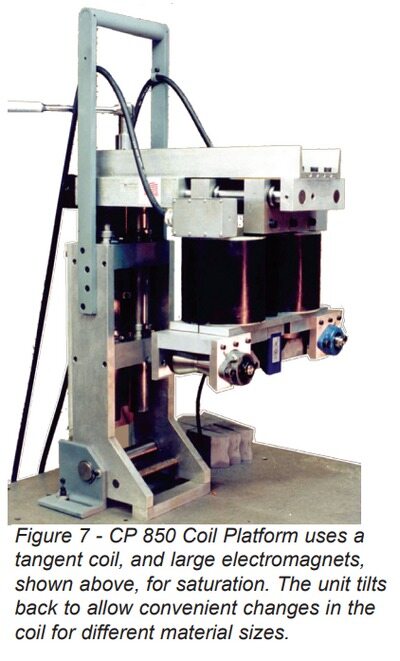

大直径或厚壁磁性材料采用切向线圈检测时，使用 CP 850 或 CP 354 这类专用线圈平台。两种平台均配备大型电磁饱和装置。也可提供带浮动头的切向线圈平台。

滑移升降平台

大型重型线圈平台常安装在滑移升降平台上，可实现整机升降、水平移动，精准调整检测线圈，对中被检材料。

当 65/125/225mm 线圈平台搭配焊接式 V 型辊驱动检测台使用时，同样需要滑移升降平台。65/125/225mm 线圈平台本体不带内置水平、垂直调节机构，依靠滑移升降平台完成位置调节，适配不同规格与位置的被检材料。

带磁化饱和的环绕式、分段式、切向线圈平台（磁性 / 非磁性材料通用）

浮动头选项

选用浮动头配置后，65/125/225mm 线圈平台可跟随管材、棒材的晃动位移。该功能适用于管材焊管机组、棒线材拉拔台架等工件容易发生摆动的工况。

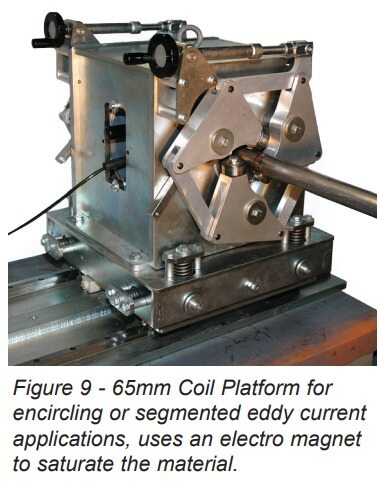

图 9 所示 65mm 线圈平台使用电磁铁对材料磁化饱和，可搭载标准环绕线圈或分段环绕线圈，检测磁性与非磁性材料。直径大于 100mm 推荐使用分段线圈。同类型其他规格包含 125mm、225mm。
这类线圈平台一般安装在定中心三驱动辊台，由辊台配合线圈平台完成针对不同工件规格、位置的调节。

切向/扇形线圈平台

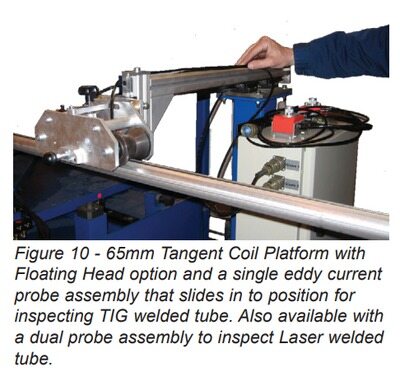

先进切向焊缝检测系统，可配置浮动头，用于 TIG 焊与激光焊管材检测。这套切向线圈系统能够检出直径低至 0.2mm 的微小针孔，这类缺陷使用普通切向线圈通常难以检出。

可提供更多规格的检测线圈及线圈平台，包含 50 余种专用检测线圈设计。衍生型号涵盖不同内部间距、总宽度、匝数、尺寸与外形的线圈，均为满足特定工况以获得最优检测效果而设计。MAC 经验丰富的工程师可协助根据具体检测需求，选择最合适的检测线圈与线圈平台。
