描述

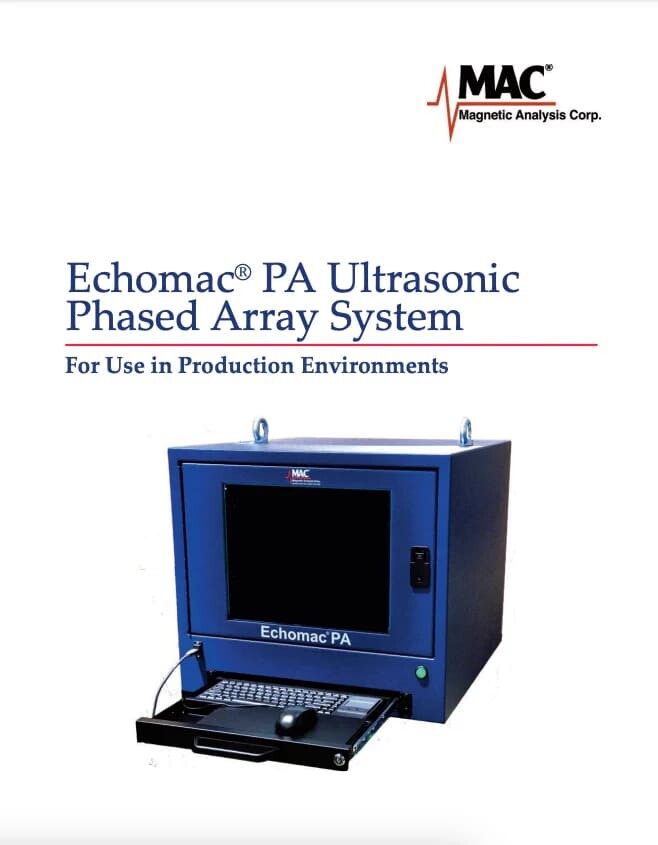

通用的超声相控阵检测系统
MAC 的 Echomac® PA 相控阵平台与不同的机械系统相结合，例如线性扫描仪、喷水式或浸没式系统，可实现广泛的相控阵应用，如火车车轮的检测以及复合材料的检测。
作为对 MA C各种型号的旋转式超声探伤系统的补充，Echomac® PA 相控阵系统的设计应用得益于其独有的能力，如大量数据的高速平行处理。
它包括机柜前面板安装的19吋平板触屏显示器，运行 Windows® 64 位操作系统，四核 i7 – 2.5 GHz 处理器，8GB内存, 高速以太网连接 (1 Gb/s)，或更高配置。
软件功能包括：
- 32:128 个相控阵接收/发射通道
- 相控阵触发模式：最多 32 个连续晶片
- 编码器：2 轴 (正交，时钟方向)
- 相控阵通道脉冲电压：35 V – 100 V (50Ω时)；常规通道脉冲电压：50 V – 200 V (50Ω时)
- 聚焦法则：最大 1,024 个
- 相控阵通道增益设置范围：100 dB；常规超声波通道增益设置范围：94 dB
- 4 个测量闸门 + 1 个同步闸门
- 数据文件：最大 20 GB
传统的相控阵通道为脉冲/回波模式或透射传输模式。
其他特点：
- 脉冲宽度：25 ns – 500 ns
- A-扫描长度：最大16,384点
- 实时平均：1, 2, 4, 8 和 16
- 压缩：1, 2, 4, 8 和 16，脉冲重复频率 20 kHz
- 采样数：最大16,384
- 数据传输速率：最大30 MB/s
- 数字频率：25 MHz, 50 MHz 或 100 MHz
- 带宽：500 kHz – 18 MHz (-3 dB时)
- 总计数据幅度分辨率：16 位
- 滤波器：模拟/数字带通、高通和低通
- 数据接口：以太网1000Base-T
