描述

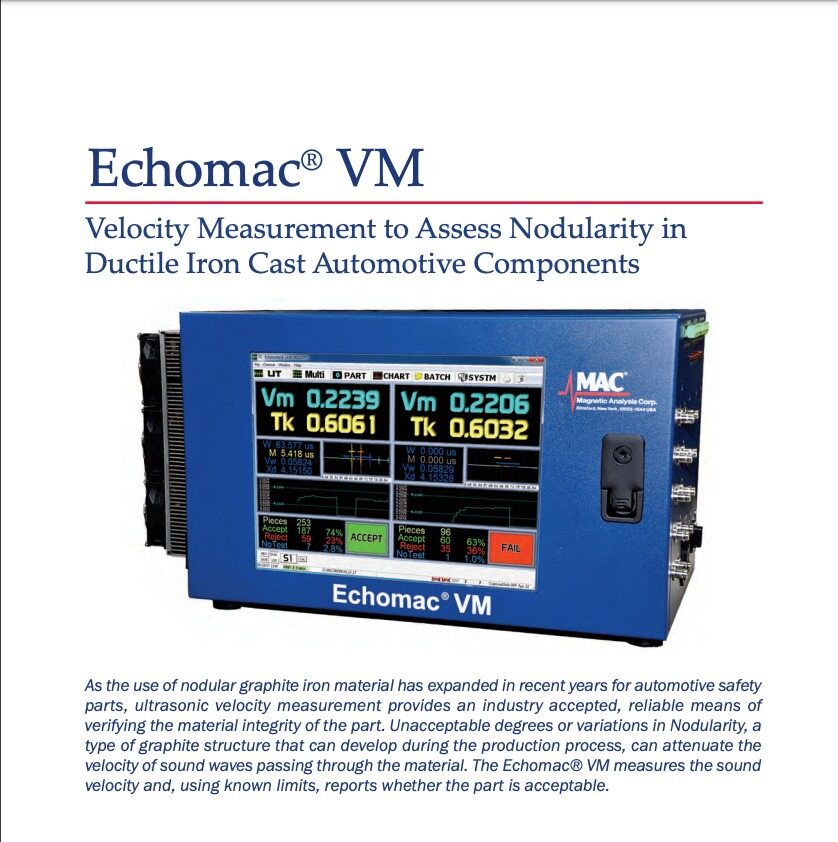

评估汽车零部件球墨铸铁球化率
- 超声波声速测量设备提供了行业公认的可靠的方法核验零件的材料完整性。

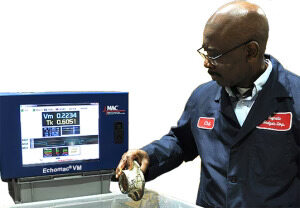

- Echomac®VM 可评估材料声速、测量厚度或检测缺陷。
- 可使用全浸式或喷水式耦合工艺。
- 可使用一台仪器同时检测两个独立检测站的两个零部件。
- 标准配置为2个测速通道和2个缺陷通道，也可选择增加4个额外的缺陷通道。
- 工业加固的输入/输出连接与外界环境隔离。
在产品铸造过程中，会产生一种类型的石墨结构，这种不可接受的球化程度或变化会降低超声波在材料中的传播速度。Echomac® VM 可测量该声速并根据已知的范围判定零件是否合格。
系统特点：
- 单个产品评估时间小于2秒。
- 机柜包含闭环式散热器确保合适的运行温度，同时隔绝外界环境的影响。
- 双界面显示视图同时显示两个零部件的检测结果。
- 易读的声速应用界面。
- 带有趋势图显示和嵌入式数据记录器。
- 可自动或手动检测。

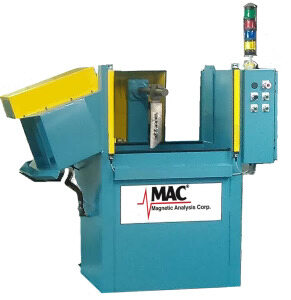

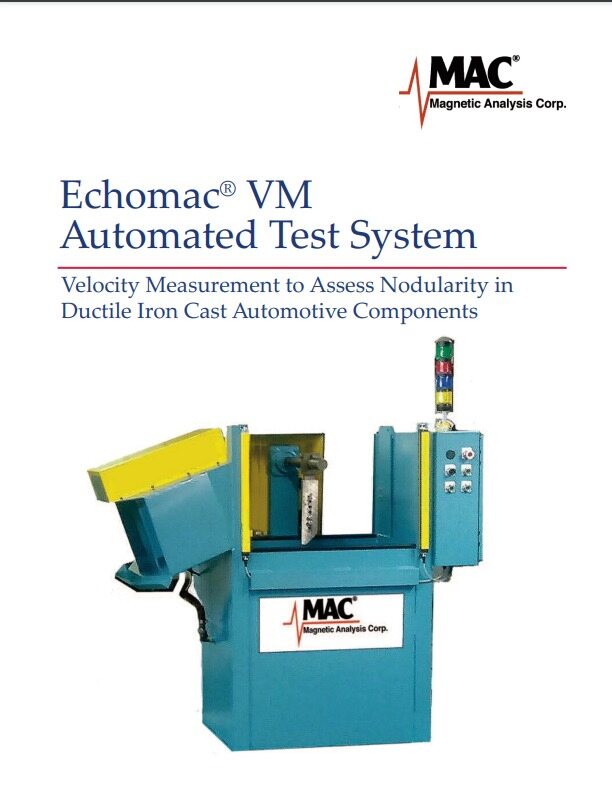

根据需要，还可提供Echomac® VM检测水槽机构，该机构采用工业加固的构造，可满足铸造厂苛刻的环境，且故障率低。系统配备以计算机为基础的超声波声速测量仪器-Echomac® VM。该系统包含：重型钢材浸没式水槽、可拆卸的零件夹具、自动零件传输机构、标记合格品的气动冲压打标机和管理检测系统及确保运行安全的PLC控制系统。
