描述

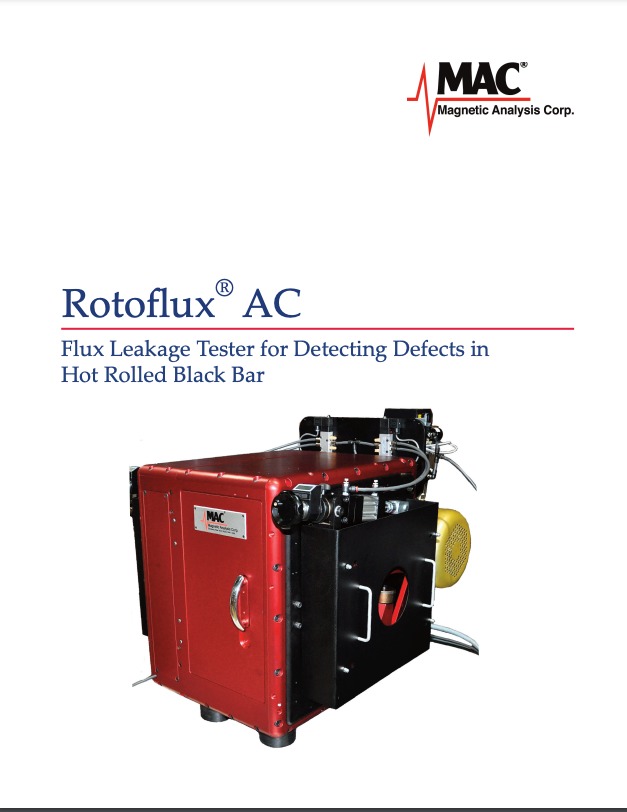

热轧黑皮棒材表面缺陷漏磁检测
- 设计用于检测直径范围 15mm 至 130mm 的热轧棒材。
- 无线信号传输功能降低了噪声的同时提高了检测灵敏度。
- 根据产品状态的不同，最小可检测热轧棒材和杆材表面 0.1mm 深的纵向缺陷。
- 最高转速 1500 转/分，取决于被检产品的直径。
- 一套简单的调节工具即可实现尺寸的快速调节。
- 与 Rotoflux® AC 交流漏磁仪器配合使用。
Rotoflux® AC 联合了卓越的技术与性能，并具备以下特点：
- 提供完整的正交检测电路可对相位进行修改。
- 有全相位和弦形闸门供选择，这与传统的涡流检测设备类似。
- 新的Probe界面可以单独调节每个通道的灵敏度和相位。
- 2组表面接触式探头组每组由8个探头组成，每组探头组旋转一圈可覆盖160mm的范围。
- 最大检测线速度 4 米/秒 (800 英尺/分)，大直径棒材需要略低的线速度。
- 与MAC的其他检测系统如超声波检测、涡流检测共享通用的软件图形用户界面。
- 还可提供180mm 型的设备。
