描述

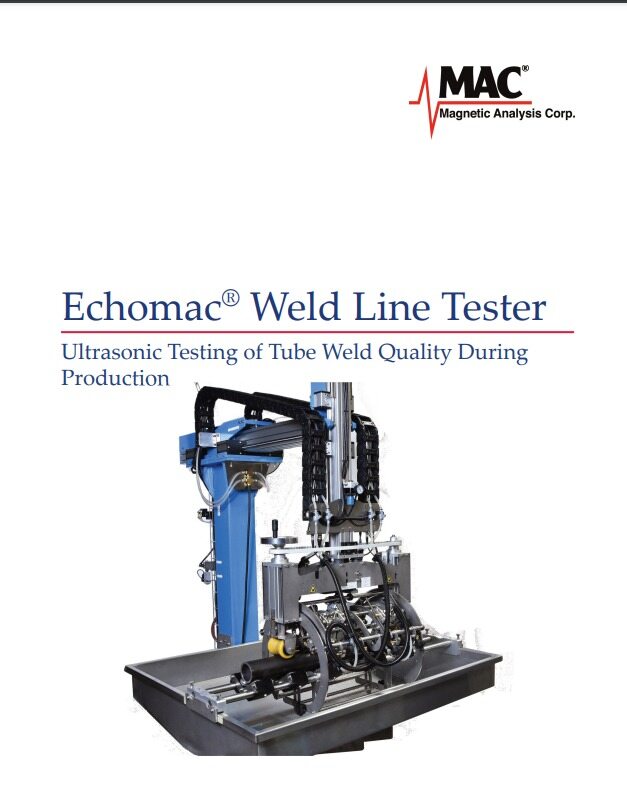

Echomac® 焊缝超声波检测系统，管材焊接质量在线检测。
配备新的操作简便的机构，可在线连续检测管材焊缝区域的缺陷。系统设计用于检测管材的纵向缺陷，这是电阻焊焊接过程中的典型的缺陷类型。
一般来说，可使用一套四通道的设备以顺时针和逆时针两个方向检测壁厚 5% 到 10% 的内表面和外表面缺陷，也可根据应用需要增加额外的通道。
- 系统包括 MAC 备受推崇的 Echomac® 仪器并运行 Echohunter® 软件。

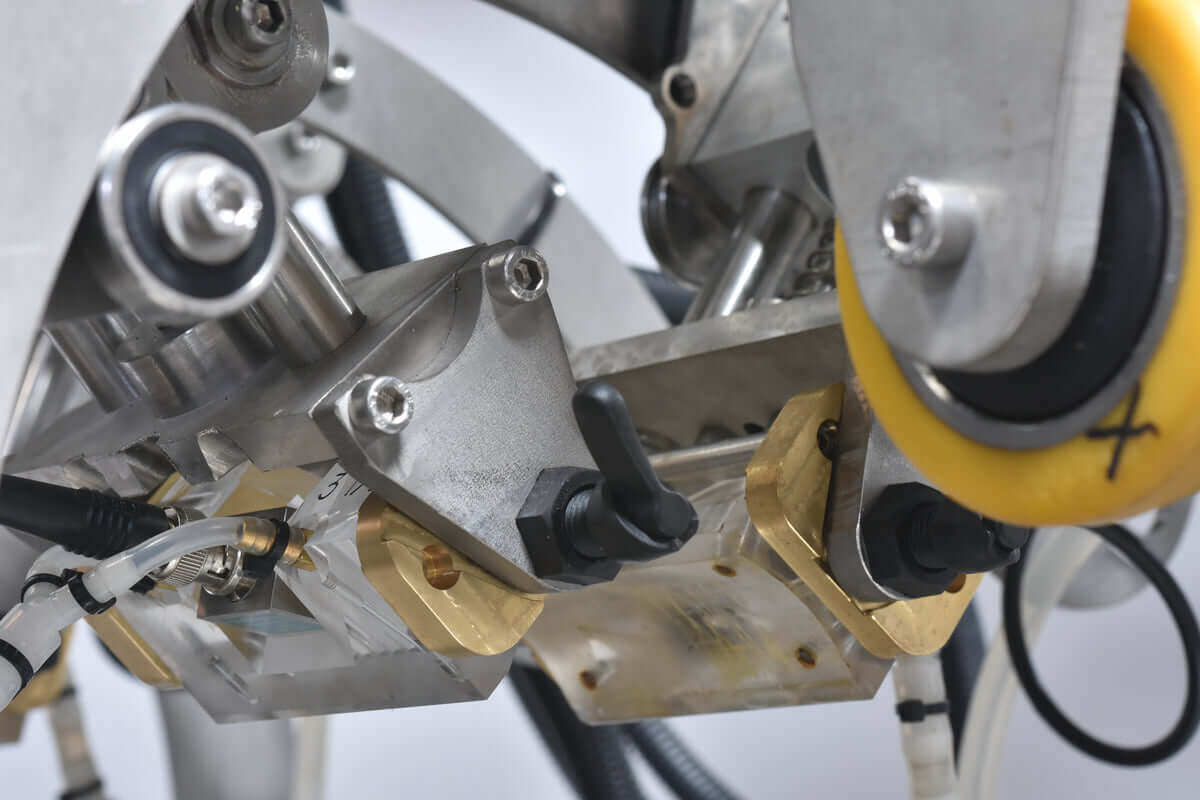

- 检测头包含探头组件以及为被检管材提供水耦合的探靴。

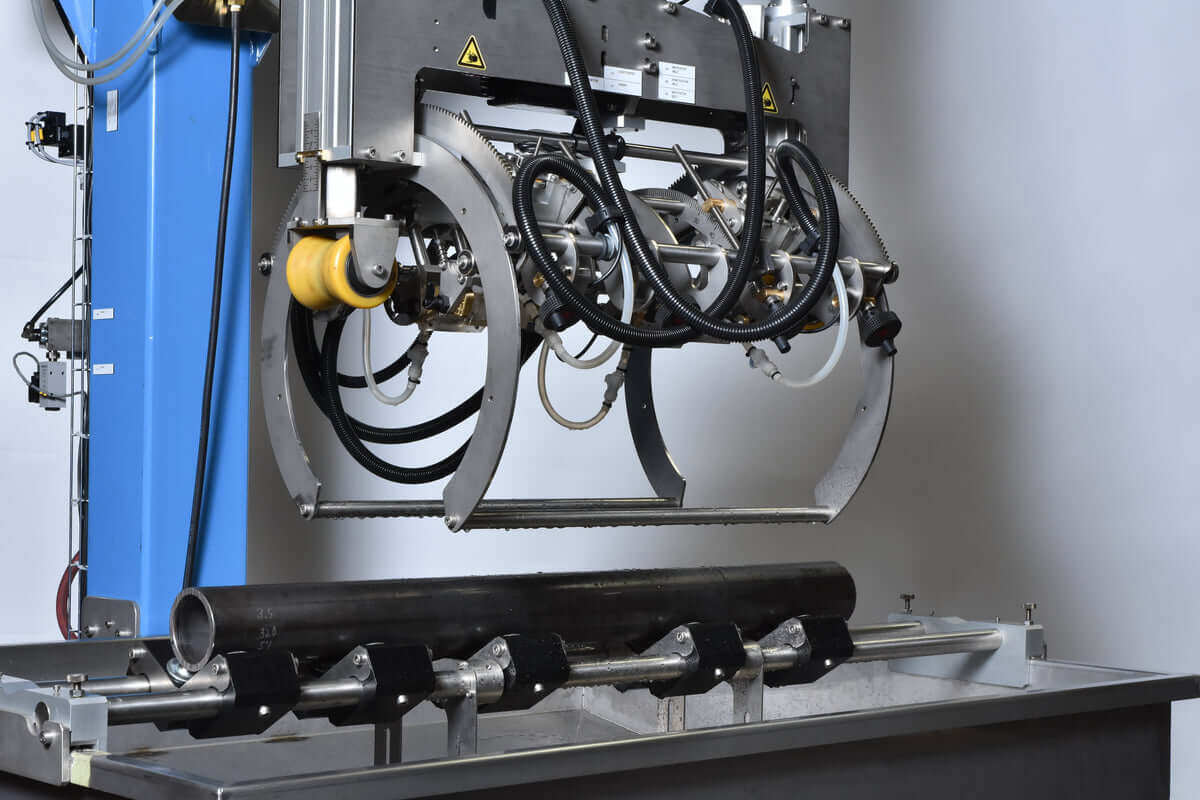

- 吊架支撑着检测头，可在检测时将其移至焊缝位置，或在进行一个新规格管材的校准时将其移至离线位置。

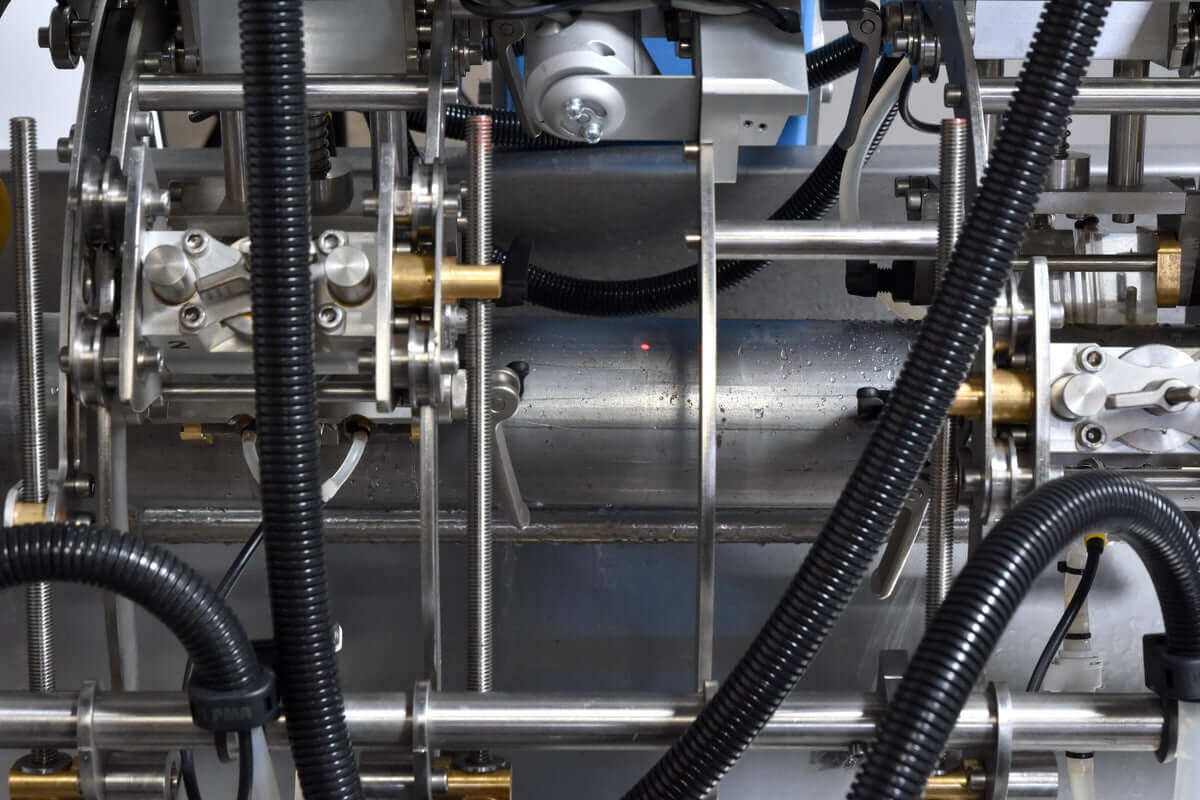

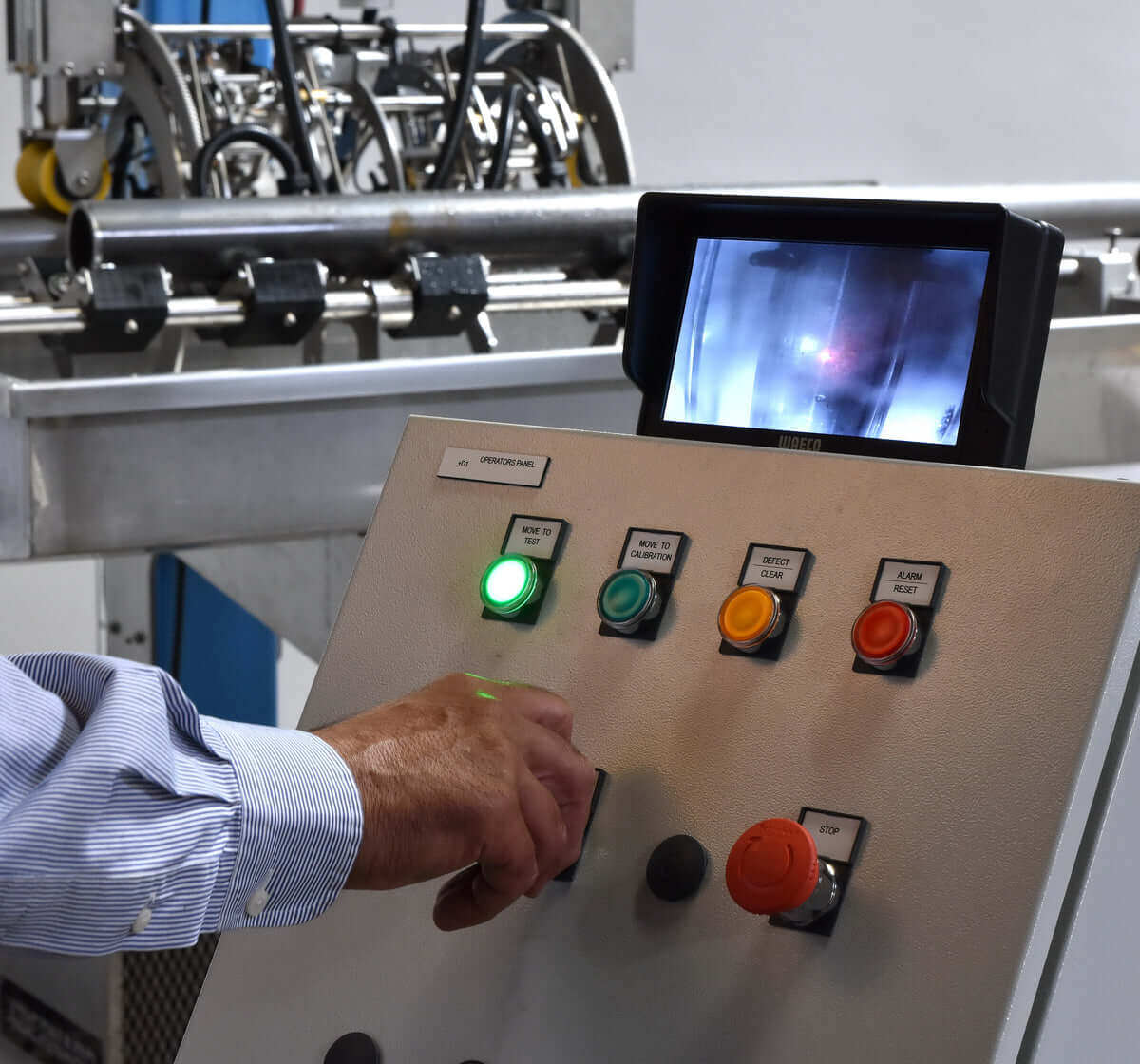

- 操作人员可以通过观察监控显示器以确定焊缝的位置，显示器上的激光束必须处于焊缝的中心位置。
- 整个探头包括其探头组件可通过使用“操纵杆”方便地旋转以追踪焊缝的位置，从而实现 10:00 点至 2:00 点方向焊缝的连续的最佳的检测。
- 耦合报警可提醒操作人员由于缺水或不适当的对齐引起的任何探头与管材之间的耦合丢失。
- 下游的喷标机构可自动在实际的缺陷位置喷标以实现管材切断后的分选。
- 得益于快速拆卸机制的使用，当尺寸变换时，每个探靴可在 5 秒内取下。
MAC 还提供检测焊接质量的其他选项，MAC 拥有超过 95 年的无损检测设备生产经验，我们经验丰富、训练有素的工程师可以帮助您确定最适合您的检测方法。
相关产品

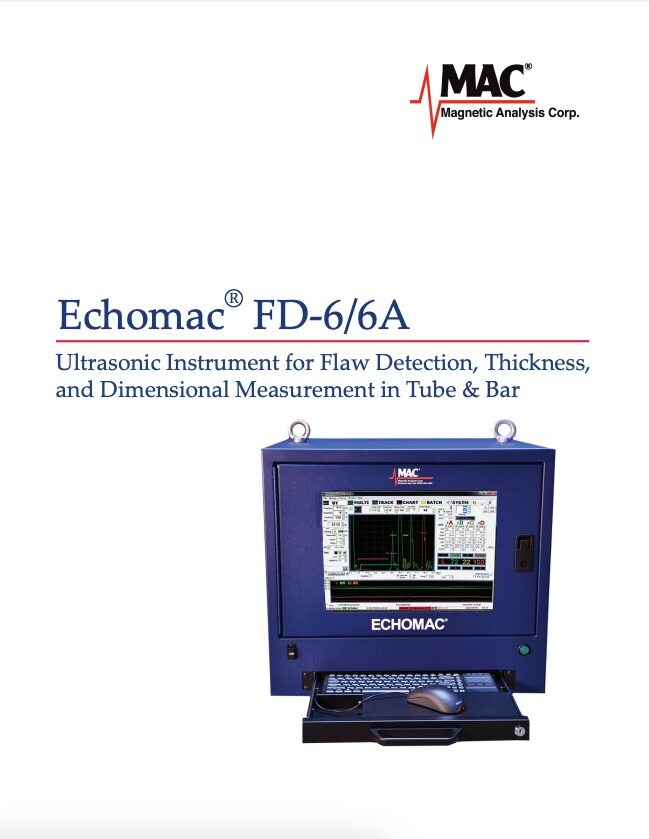

描述 建立在早期Echomac® 型号的成功和被广泛接受的基础上，FD-6/6A达到了更高的水准，它具有更高的信噪比、更精细的调节，更高的测厚精度，更好的检测重复性和可靠性。仪器具有用户友好型 Echohunter® 用户界面和通用直观的操作软件。通过“全局”键，可一次调节多个通道的参数，或者方便地将一组检测参数从一个通道复制至其他通道。FD-6A 型仪器已通过 GE 认证（P3TF31 Class A & B，P29TF82 Class A & B）, 这是核领域及航空航天领域的典型要求。无论是新建安装还是需要升级的旧设备，均可受益于 Echomac® FD-6A 仪器的使用。 ECHOMAC® FD6A 超声波探伤仪 用于管材和棒材缺陷检测、测厚及测径的超声波探伤仪 检测技术 超声波检测技术 高速超声波检测 (UT) 系统可对材料的整个横断面进行检测，包括表面缺陷、近表面缺陷、内部缺陷和尺寸不良。这种检测方法利用高频超声波入射并贯穿至被检材料，从而进行全面的检查。 查看更多 下载产品手册 相关产品 Nothing Found
